铝在钢中主要是以金属固溶体形式存在，也有少部分氧化铝和AIN，钢中的氧化铝一般不溶于酸称为“酸不溶铝”。铝含量及酸溶铝与酸不溶铝的比例对连铸工艺至关重要，如果不能准确控制铝含量及不同状态铝的比例，就不能进行正常的生产，因此，对钢中铝含量与不同状态铝含量的测定非常重要。随着光电直读法技术、工艺的进步，准确快速测定钢中不同状态的铝含量成为了可能，是通过峰值积分及平稳放电时的对比分析可测得不同状态铝的含量。下文918博天堂公司将介绍使用斯派克光电直读光谱仪测量低合金中酸溶铝、酸不溶铝的含量变化。
一、实验部分
1. 仪器与设备
2. 实验条件
氩气：纯度＞99.999%、静态流量0.5L/min、动态流量5L/min
钨电极：90°顶角、极距：4mm
3. 实验方法
测定仪器的精密度。分别取国家标准光谱样品S9255、S9257、S9258、86-1，各连续测定十一次,取其变异系数 S%,与仪器出厂技术指标比较。
4. 测定已知含量的标准样品。标准样品抛光后,连续激发三次取平均值,比较全铝、酸溶铝的测定值与标准值。
5. 光电直读光谱仪测定错链钢中全铝含量。
二、结果与讨论
1. 精密度测试

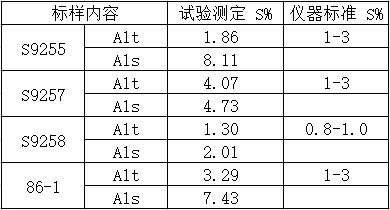

上表结果表明，仪器的精密度较好，能满足测定要求。
2. 准确性测试

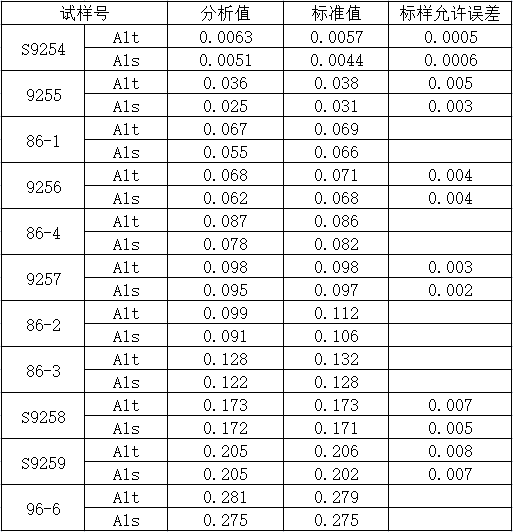

上表数据表明,采用了峰值积分技术 PIM后，光电直读光谱测定酸溶铝、酸不溶铝的准确度，基本令人满意。
3. AIt 与 AIs 光谱化学测试

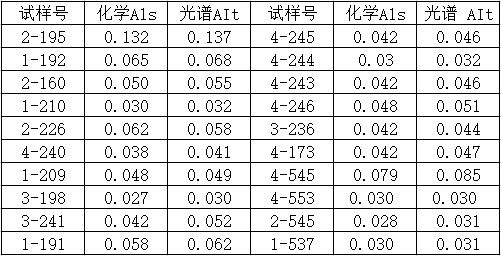

从表中可看到，光谱仪测得的全铝含量比坏血酸 -CAS 光度法测得的酸溶铝含量大，918博天堂认为这个含量差距主要是因为酸不溶铝的存在造成的。
三、结论
在运用了峰值积分技术 PIM 以后，对于低合金钢中全铝含量和酸溶铝、酸不溶铝含量的测定体现出光电直读光谱法准确、快速的优点，能保证生产需要，通过部分替代化学法测定,降低了分析成本。
参考标准：斯派克光谱分析论文集
咨询电话
全国服务热线
扫一扫 微信二维码
